Einlaufkonen für Ventilatoren

In der nebenstehenden Übersicht sehen Sie, mit welcher Vielfalt an vorhandenen Standard-Werkzeugen wir Einlaufkonen für Ihre Ventilatorenproduktion herstellen können.

Im Allgemeinen fertigen wir die Konen aus Stahlblech, Aluminium und Edelstahl. Doch dank unserer hohen Flexibilität sind wir selbstverständlich auch bestens darauf eingestellt, Ihre ganz spezifischen Anforderungen bezüglich Abmessungen und Werkstoffen, wie Messing oder Kupfer, zu erfüllen. Unser hauseigener Werkzeugbau geht gern auf Ihre Wünsche ein.

Einlaufkonen für Ventilatoren
Einlaufkonen für Ventilatoren

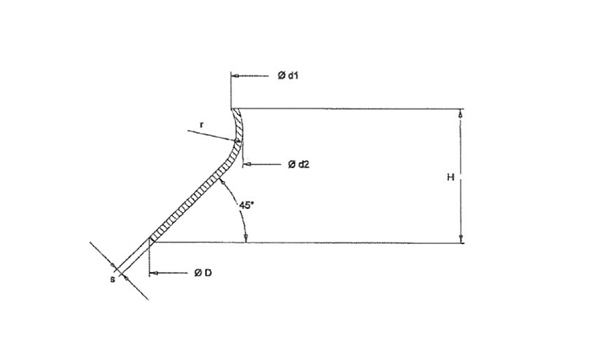

- Die Maße d1,D und s sind variabel.

Pos. ø d1 ø d2 ø D bis… r H s Toleranzen
d1 nur -		 Toleranzen
D ±		 Toleranzen
H ±
1 - - - - – - - - -
2 107 102 190 20 – 2,0 1,0 1,0 2,0
3 121 116 190 20 – 2,0 1,0 1,0 2,0
4 136 130 310 20 – 2,0 1,0 1,0 2,0
5 153 147 240 22 – 2,0 1,0 1,0 2,0
6 173 169 290 25 – 2,0 1,0 1,0 2,0
7 194 187 330 28 – 2,0 1,0 1,0 2,0
8 219 212 370 32 – 2,0 1,5 1,5 2,0
9 245 238 420 34 – 3,0 1,5 1,5 2,0
10 276 267 465 40 – 2,5 1,5 1,5 2,0
11 310 299 510 45 – 3,0 1,5 1,5 2,0
12 348 336 575 50 – 3,0 1,5 2,0 2,0
13 391 376 630 56 – 3,0 1,5 2,0 2,0
14 440 423 720 63 – 3,0 1,5 2,0 2,0
15 494 474 805 71 – 3,0 1,5 2,0 2,0
16 555 532 910 80 – 4,0 2,0 2,5 2,0
17 624 597 1015 90 – 4,0 2,0 2,5 2,0
18 701 670 1110 100 – 4,0 2,0 2,5 2,0
19 787 752 1265 112 – 4,0 2,0 2,5 2,0
20 884 843 1370 126 – 4,0 2,0 3,0 2,0
21 990 952 1385 140 – 5,0 2,0 3,0 3,0
22 1106 1062 1485 160 – 5,0 2,5 3,0 3,0
23 1260 1210 1630 180 – 5,0 2,5 3,0 3,0
24 1370 1320 1850 200 – 5,0 2,5 3,0 3,0

s = Ausgangsmaterialstärke
